Matplotlib二维箭头图

箭头图将速度矢量显示为箭头，其中分量(u，v)位于点(x，y)。

quiver(x,y,u,v)

上述命令将矢量绘制为在x和y中每个对应元素对中指定的坐标处的箭头。

参数

下表列出了quiver()函数的参数 -

• x - 1D或2D阵列，序列。箭头位置的x坐标
• y - 1D或2D阵列，序列。箭头位置的y坐标
• u - 1D或2D阵列，序列。箭头矢量的x分量
• v - 1D或2D阵列，序列。箭头矢量的y分量
• c - 1D或2D阵列，序列。箭头位置的x坐标

以下代码绘制了一个简单的箭袋图 -

#! /usr/bin/env python
#coding=utf-8
import matplotlib.pyplot as plt
import numpy as np
import math
import seaborn as sns

plt.rcParams['font.sans-serif'] = ['SimHei'] # 步骤一(替换sans-serif字体)
plt.rcParams['axes.unicode_minus'] = False   # 原文出自【许虎虎】，商业转载请联系作者获得授权，非商业请保留原文链接：

x,y = np.meshgrid(np.arange(-2, 2, .2), np.arange(-2, 2, .25))
z = x*np.exp(-x**2 - y**2)
v, u = np.gradient(z, .2, .2)
fig, ax = plt.subplots()
q = ax.quiver(x,y,u,v)
plt.show()

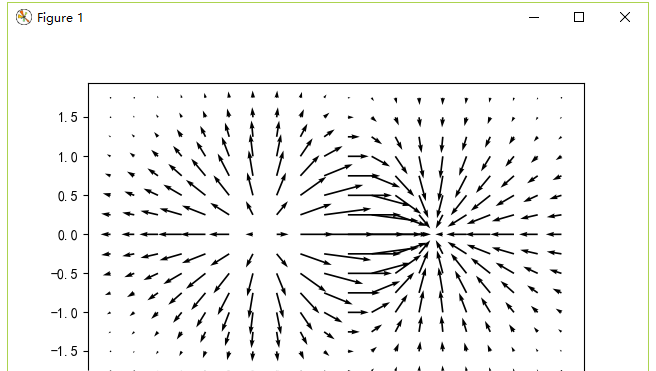

执行上面示例代码，得到以下结果 -
