我們在前面已經有介紹如何一步一步繪製原請過程的討論。我們已在五個步驟解釋這一過程。接下來需要在每次繪製一個新的形狀時重複這些步驟。本章介紹如何繪製點WebGL的三維座標。在進一步學習前，讓我們來重新審視在五個步驟。
所需的步驟
下麵的步驟是創建一個WebGL的應用程式用來繪製點。
第1步 - 準備Canvas和獲取WebGL的渲染上下文
在此步驟中，我們使用getContext()方法得到WebGL的渲染上下文對象。
第2步 - 定義幾何並將其存儲在緩衝區對象
因為我們繪製三個點，這裏定義了三個頂點三維座標，並將它們存儲在緩衝區中。
var vertices = [ -0.5,0.5,0.0, 0.0,0.5,0.0, -0.25,0.25,0.0, ];
第3步 - 創建和編譯著色器程式
在這一步中，需要寫頂點著色器和片段著色器程式，編譯它們，並通過連接這兩個程式將創建一個合併程式。
-
頂點著色器- 在給出的示例中的頂點著色器，我們定義了一個向量屬性來存儲三維座標，並將其分配給 gl_position 變數。
-
gl_pointsize 是用於一個大小分配給該點的變數。我們指定點大小為10。
var vertCode = 'attribute vec3 coordinates;' +
'void main(void) {' +
' gl_Position = vec4(coordinates, 1.0);' +
'gl_TutorialsSize = 10.0;'+
'}';
-
片段著色器 - 在片段著色器，只分配碎片顏色給 gl_FragColor 變數
var fragCode = 'void main(void) {' +' gl_FragColor = vec4(1, 0.5, 0.0, 1);' +'}';
第4步 - 關聯著色器程式到緩衝區對象
在這一步，我們關聯著色器程式到緩衝器的對象。
第5步 - 繪製所需的對象
我們使用 drawArrays()方法來繪製點。因為要畫的點的數量為三個，所以計數值為3。
gl.drawArrays(gl.POINTS, 0, 3)
示例 - 使用WebGL繪製三點
下麵是完整的WebGL程式繪製三個點代碼-
<!doctype html>
<html>
<body>
<canvas width = "300" height = "300" id = "my_Canvas"></canvas>
<script>
/*================Creating a canvas=================*/
var canvas = document.getElementById('my_Canvas');
gl = canvas.getContext('experimental-webgl');
/*==========Defining and storing the geometry=======*/
var vertices = [
-0.5,0.5,0.0,
0.0,0.5,0.0,
-0.25,0.25,0.0,
];
// Create an empty buffer object to store the vertex buffer
var vertex_buffer = gl.createBuffer();
//Bind appropriate array buffer to it
gl.bindBuffer(gl.ARRAY_BUFFER, vertex_buffer);
// Pass the vertex data to the buffer
gl.bufferData(gl.ARRAY_BUFFER, new Float32Array(vertices), gl.STATIC_DRAW);
// Unbind the buffer
gl.bindBuffer(gl.ARRAY_BUFFER, null);
/*=========================Shaders========================*/
// vertex shader source code
var vertCode =
'attribute vec3 coordinates;' +
'void main(void) {' +
' gl_Position = vec4(coordinates, 1.0);' +
'gl_TutorialsSize = 10.0;'+
'}';
// Create a vertex shader object
var vertShader = gl.createShader(gl.VERTEX_SHADER);
// Attach vertex shader source code
gl.shaderSource(vertShader, vertCode);
// Compile the vertex shader
gl.compileShader(vertShader);
// fragment shader source code
var fragCode =
'void main(void) {' +
' gl_FragColor = vec4(0.0, 0.0, 0.0, 0.1);' +
'}';
// Create fragment shader object
var fragShader = gl.createShader(gl.FRAGMENT_SHADER);
// Attach fragment shader source code
gl.shaderSource(fragShader, fragCode);
// Compile the fragmentt shader
gl.compileShader(fragShader);
// Create a shader program object to store
// the combined shader program
var shaderProgram = gl.createProgram();
// Attach a vertex shader
gl.attachShader(shaderProgram, vertShader);
// Attach a fragment shader
gl.attachShader(shaderProgram, fragShader);
// Link both programs
gl.linkProgram(shaderProgram);
// Use the combined shader program object
gl.useProgram(shaderProgram);
/*======== Associating shaders to buffer objects ========*/
// Bind vertex buffer object
gl.bindBuffer(gl.ARRAY_BUFFER, vertex_buffer);
// Get the attribute location
var coord = gl.getAttribLocation(shaderProgram, "coordinates");
// Tutorials an attribute to the currently bound VBO
gl.vertexAttribTutorialser(coord, 3, gl.FLOAT, false, 0, 0);
// Enable the attribute
gl.enableVertexAttribArray(coord);
/*============= Drawing the primitive ===============*/
// Clear the canvas
gl.clearColor(0.5, 0.5, 0.5, 0.9);
// Enable the depth test
gl.enable(gl.DEPTH_TEST);
// Clear the color buffer bit
gl.clear(gl.COLOR_BUFFER_BIT);
// Set the view port
gl.viewport(0,0,canvas.width,canvas.height);
// Draw the triangle
gl.drawArrays(gl.POINTS, 0, 3);
</script>
</body>
</html>

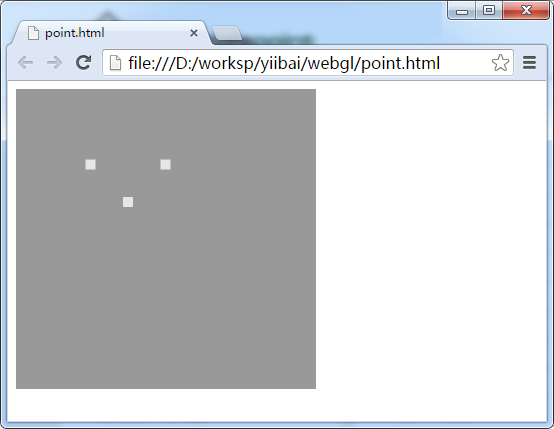

這將產生以下結果 -
