到目前為止，我們討論了如何繪製各種形狀和使用 WebGL 應用它們的顏色。在本章中，我們將舉個例子來說明如何平移一個三角形。
平移
平移是由 WebGL 提供的仿射變換之一。使用平移，我們可以繼續在XYZ平面三角形(任何對象)。假設我們有一個三角形[A，B，C]，我們想的三角形移動到的位置上是5個單位向著X軸正和3個單位向正Y軸。然後將新的頂點。將[A +5，B +3，C +0]。這意味著，平移三角形，我們需要添加平移距離，比方說，tx, ty, tz 到每個頂點。
既然是每個頂點的操作，我們可以在頂點著色器程式實現它。
在頂點著色器，伴隨著屬性，座標(持有頂點位置)，我們定義了容納平移距離(X，Y，Z)變數。之來我們這個統一的變數添加到變數中的座標和分配結果到gl_Position 變數。
注 - 由於頂點著色器將在每個頂點上運行，三角形的所有頂點將被平移。
轉換一個三角形步驟
下麵的步驟是必需的，以建立一個WebGL的應用來繪製三角形，然後將其平移到一個新的位置。
第1步 - 準備Canvas和獲取WebGL渲染上下文
在此步驟中，我們使用getContext()得到 WebGL 渲染上下文對象。
第2步 - 定義幾何並將其存儲在緩衝區對象
因為我們畫一個三角形，我們必須通過三角形的三個頂點，並將它們存儲在緩衝區中。
var vertices = [ -0.5,0.5,0.0, -0.5,-0.5,0.0, 0.5,-0.5,0.0, ];
第3步 - 創建和編譯著色器程式
在這一步中，你需要編寫的頂點著色器和片段著色器程式，編譯它們，並通過連接這兩個程式將創建一個合併程式。
-
頂點著色器 - 在程式的頂點著色器，我們定義一個向量屬性來存儲三維座標。除了它，我們定義存儲平移的距離一個統一變數，最後，我們添加這兩個值並將其分配給 gl_position 它保存頂點的最終位置。
var vertCode =
'attribute vec4 coordinates;' +
'uniform vec4 translation;'+
'void main(void) {' +
' gl_Position = coordinates + translation;' +
'}';
-
片段著色器 - 在片段著色器，我們只分配片段顏色變 gl_FragColor。
var fragCode = 'void main(void) {' +' gl_FragColor = vec4(1, 0.5, 0.0, 1);' +'}';
第4步 - 關聯著色器程式到緩衝區對象
在這一步，我們關聯著色器程式到緩衝器的對象。
第5步 - 繪製所需的對象
由於我們使用索引繪製三角形，我們將使用 drawArrays() 方法。該方法，我們必須通過被認為是對頂點/元件的數目。因為我們畫一個三角形，我們將通過傳遞 3 作為一個參數。
gl.drawArrays(gl.TRIANGLES, 0, 3);
示例 - 平移三角形
下麵的例子演示了如何在 XYZ 平面上平移三角形。
<!doctype html>
<html>
<body>
<canvas width = "300" height = "300" id = "my_Canvas"></canvas>
<script>
/*=================Creating a canvas=========================*/
var canvas = document.getElementById('my_Canvas');
gl = canvas.getContext('experimental-webgl');
/*===========Defining and storing the geometry==============*/
var vertices = [
-0.5,0.5,0.0,
-0.5,-0.5,0.0,
0.5,-0.5,0.0,
];
//Create an empty buffer object and store vertex data
var vertex_buffer = gl.createBuffer();
//Create a new buffer
gl.bindBuffer(gl.ARRAY_BUFFER, vertex_buffer);
//bind it to the current buffer
gl.bufferData(gl.ARRAY_BUFFER, new Float32Array(vertices), gl.STATIC_DRAW);
// Pass the buffer data
gl.bindBuffer(gl.ARRAY_BUFFER, null);
/*========================Shaders============================*/
//vertex shader source code
var vertCode =
'attribute vec4 coordinates;' +
'uniform vec4 translation;'+
'void main(void) {' +
' gl_Position = coordinates + translation;' +
'}';
//Create a vertex shader program object and compile it
var vertShader = gl.createShader(gl.VERTEX_SHADER);
gl.shaderSource(vertShader, vertCode);
gl.compileShader(vertShader);
//fragment shader source code
var fragCode =
'void main(void) {' +
' gl_FragColor = vec4(0.0, 0.0, 0.0, 0.1);' +
'}';
//Create a fragment shader program object and compile it
var fragShader = gl.createShader(gl.FRAGMENT_SHADER);
gl.shaderSource(fragShader, fragCode);
gl.compileShader(fragShader);
//Create and use combiened shader program
var shaderProgram = gl.createProgram();
gl.attachShader(shaderProgram, vertShader);
gl.attachShader(shaderProgram, fragShader);
gl.linkProgram(shaderProgram);
gl.useProgram(shaderProgram);
/* ===========Associating shaders to buffer objects============*/
gl.bindBuffer(gl.ARRAY_BUFFER, vertex_buffer);
var coordinatesVar = gl.getAttribLocation(shaderProgram, "coordinates");
gl.vertexAttribzaixianer(coordinatesVar, 3, gl.FLOAT, false, 0, 0);
gl.enableVertexAttribArray(coordinatesVar);
/* ==========translation======================================*/
var Tx = 0.5, Ty = 0.5, Tz = 0.0;
var translation = gl.getUniformLocation(shaderProgram, 'translation');
gl.uniform4f(translation, Tx, Ty, Tz, 0.0);
/*=================Drawing the riangle and transforming it========================*/
gl.clearColor(0.5, 0.5, 0.5, 0.9);
gl.enable(gl.DEPTH_TEST);
gl.clear(gl.COLOR_BUFFER_BIT);
gl.viewport(0,0,canvas.width,canvas.height);
gl.drawArrays(gl.TRIANGLES, 0, 3);
</script>
</body>
</html>

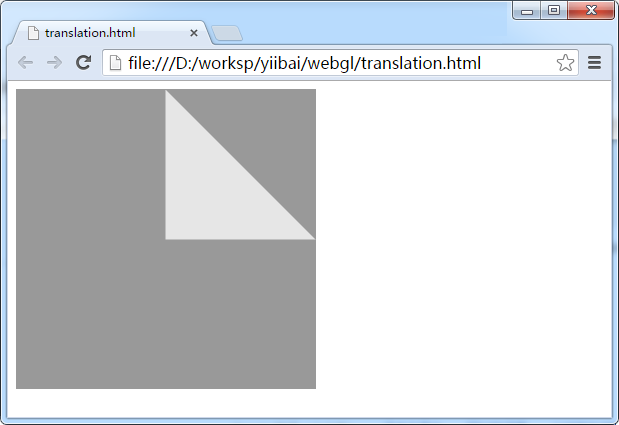

這將產生以下結果 -
